浮遊容量の影響かな？

昨日のＦＭワイヤレスマイクの回路、ブレッドボードでの実験から基板での試作に移ったのですが、ブレッドボードでは調子よく動作するのに、基板ではどうも塩梅が良くありません。回路定数を変更するなどして検討する事半日で昨日はギブ。今朝になって、もしかしてブレッドボードの浮遊容量の影響でたまたま塩梅良く動作していたのかな？と思いつき（って、もっと早く思いつけよ、俺）セラミック振動子のトランジスタとは反対側にコンデンサを追加すると、こんどは調子よく動作するようになりました。
コンデンサ内蔵型の振動子にコンデンサを追加するのも、なんだかな～なのですが、２端子型のものは入手しにくいようなので、まっ良いか。（いや、コストは一円でも抑えたいので良くはないのですが）

こんな回路です

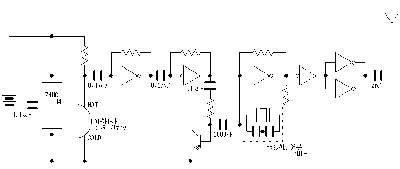

昨日書いたＦＭワイヤレスマイク、こんな回路です。


電源は３Ｖ、抵抗やトランジスタについてはホームページ掲載時までお待ちください。
（トランジスタは２ＳＡ１０１５ではＮＧです。選定する簡単な「ポイント」があります）
こんな回路でも、木造の家の中ならよほどの豪邸で無い限りどこでも受信できるくらいには飛びます。何より全く調整が要らないので、今までワイヤレスマイクに失敗してしまった人にもオススメできるかと思います。
スプリアス上等だぜ！な回路のところは良くないのですが、出力に同調回路付きの簡単なトランジスタ１個の増幅回路を足せば、ワイヤレスマイクとしてなら問題ないレベルになると思いますので、スプリアスって何よ？の教材としても面白いんじゃないかな？と思います。

受信がダメなら送信を！

超再生式の簡単安価なＦＭラジオ計画（？）は頓挫しましたので、ならば逆方向に進んでみようと思い、ＦＭワイヤレスマイクを検討しています。
ＦＭワイヤレスマイクも、ラジオのチューニングと本体の調整との２ヶ所いじるヶ所が出てくる工作なので、せっかくハンダ付けが正しく出来ていても「動かない！」と投げ出されてしまうことが多いのが今までの実感。
ですから、本体側は基本無調整でと考えて、発振はセラミック振動子とロジックＩＣを使い、マイクアンプもロジックＩＣでやってしまう、ＦＭ変調はバリキャップは入手しにくいかもなのでトランジスタをその代わりに使ってみると言う、実用は二の次で「とにかく作れば動いて安価な回路」が目標。
今日現在はまだ動くかどうか（特にトランジスタ代用でのＦＭ変調）の実験なのですが、無事に動作してＦＭラジオで聴くと、発信子の基本周波数毎にマイクからの音が聞こえました。
無調整とするので、出力のフィルターも省略した「迷惑仕様」となってしまいますが、７４ＨＣＵ０４と小信号トランジスタ１個で確実に動作する回路にはなりそうです。

一旦終了

超再生式のＦＭラジオ、簡単な回路で聴こえるようにはなるのですが、やはり調整は微妙です。
キットの販売をしていた頃に実感したのですが、不慣れな方は調整箇所が２つと言うのは、かなり大きなハードルとなってしまうようで、超再生のような、同調という１ヶ所のほかにもう一つ都度いじる必要があって、それが微妙な加減が必要だと、掲載したとしてもかえってガッカリさせてしまう可能性が大です。なので一旦検討は終了して、別のネタを探す事としました。
でも、ラジオいじりは面白いです。今回は自己満足のための趣味の実験となってしまったのでした。
